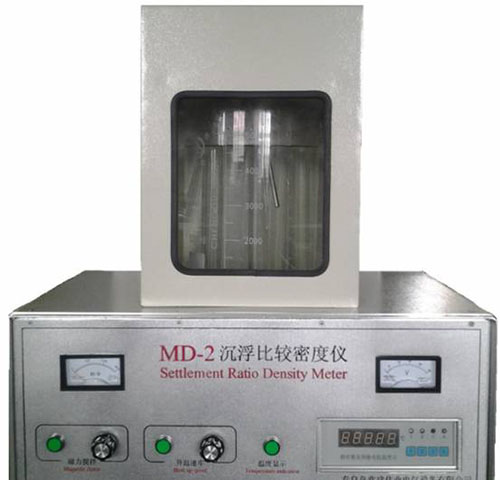

沉浮比较密度仪
| 沉浮比较密度仪是用于测定1.1--3.3g/cm3的玻璃或其他无孔固体的密度值，亦可以用于测定陶瓷或已知气孔率的固体表观密度，适用于玻璃生产厂通过历行玻璃密度检测，控制玻璃生产，亦适用于科研单位进行玻璃等其他固体物质的密度测量和研究。 |
|
|
| 根据测试样品密度值不同，可选择密度值在1.10~3.30(g/cm3)范围的两种不同密度的有机试剂，配制密度溶液。在环境温度下，使密度溶液的密度值大于标样和试样的密度值，标样和试样漂浮在密度溶液的液面上。当系统升温达到一定温度时，密度溶液的密度值分别小于标样和试样的密度值，标样和试样相继沉降。记录标样和试样下降到试管刻度处的温度T和Ts 。用下述公式计算待测样品的密度值。ρ20=ρs20+( Cp + 3αsρs20 )( T -Ts ) 式中：ρ20 玻璃试样在20℃时的密度值(g/cm3)；ρs20 玻璃标样在20℃时的密度值(g/cm3)；Cp 密度溶液的温度系数(g/cm3/℃)；αs 玻璃标样的线膨胀系数 (℃-1）；T 玻璃试样沉降到试管刻度处的温度(℃)。 |
| 主要技术指标: 1.温度显示范围： 10 ℃ ~ 40 ℃ 2.温度显示精度：± 0.007 ℃ 3.升温速率：优于 0.1 ± 0.02 ℃ / 分 4.电磁搅拌：无级调速 1~1000 转 / 分 5.水浴温差：水平温差： 0.01 ℃ 6.垂直温差： 0.03 ℃ 7.测量精度：± 0.0001g/ cm 3 8.电源和功率： ~220V ； 1000W 9.仪器尺寸： 500mm × 350mm × 220mm 10.仪器重量： 7Kg |
国家玻璃质量监督检测中心 地 址：河北省秦皇岛市河北大街西段91号 邮 编：066004 电 话：0335-5911505 手 机：13903359563 传 真：0335-8051865 E-mail：guansf066@163.com 联系人：管世锋 |
