门窗幕墙玻璃质量提升的催化剂：热工参数现场检验技术

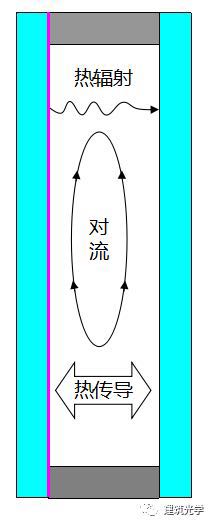

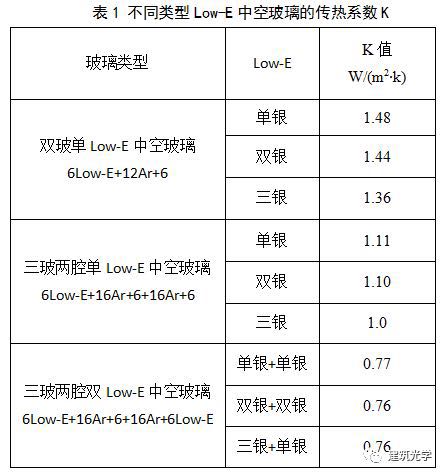

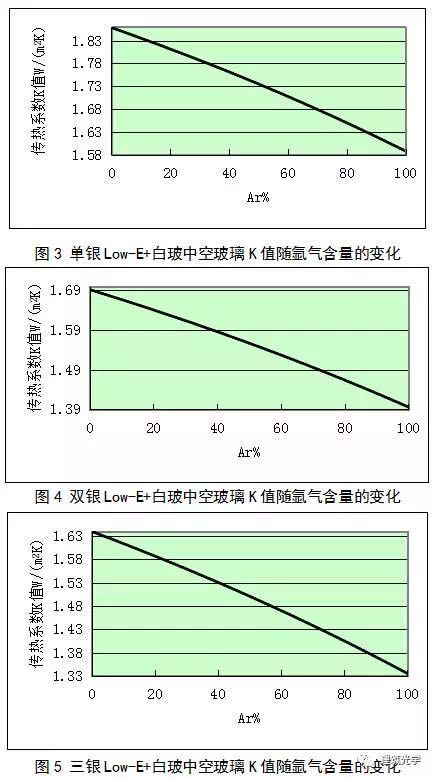

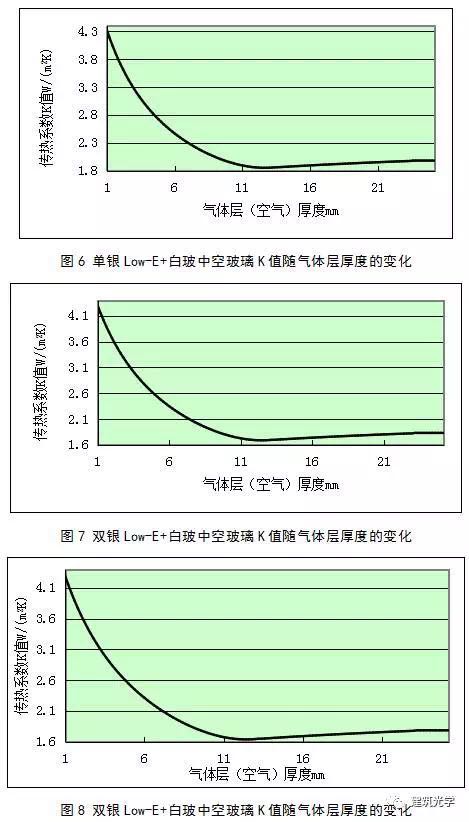

由上述结果可见，Low-E玻璃的种类及数量、是否含有惰性气体以及含量、气体间隔层厚度，都会影响到整体玻璃的传热系数K值。这些要素，都是可以通过无损检测手段来检验出来，进而可以确定中空玻璃的传热系数K，后续会详细介绍。

2）真空玻璃传热系数K影响因素

真空玻璃传热系数K影响因素包括真空度、Low-E玻璃的辐射率、支撑物的间距、支撑物本身的传热系数、支撑物与玻璃的有效接触面积。详细计算公式可参考JGJ 113 附录A。需要特别指出如下几点：

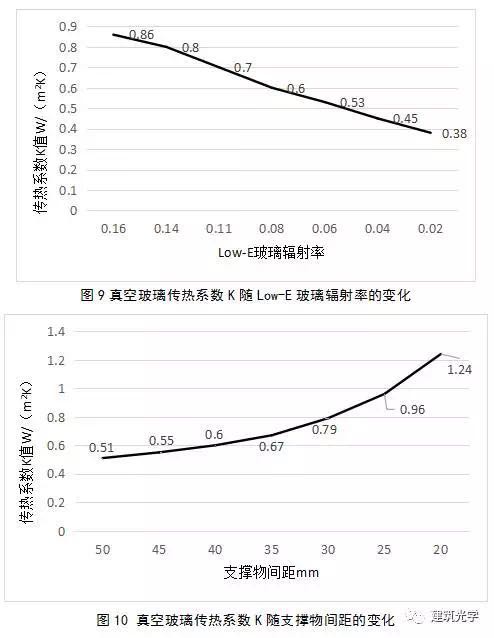

A）与中空玻璃相比，Low-E玻璃辐射率的降低对于真空玻璃来说更加关键，变化规律如图9所示。同时由于真空层的存在，对Low-E膜尤其是离线Low-E膜是一个很好的保护，可延长Low-E膜的使用寿命；

B）真空度一般要求在0.1Pa以下，气体导热才可以忽略不计；

C）支撑物尽量采用传热系数较低的不锈钢、玻璃釉料等材料；

D）支撑物摆放间距，一般根据支撑物表面光滑度及其与玻璃的有效接触面积来决定，真空玻璃传热系数随支撑物间距的变化如图10所示。

E）为了延长真空玻璃的使用寿命，必须放置有效的，足够的吸气剂。

由于真空玻璃的传热系数非常小，热量传递很有限，因此给检验工作带来了极大的挑战，真空玻璃传热系数的快速检验，尤其是真空度的直接检验，目前还是行业内的难题。

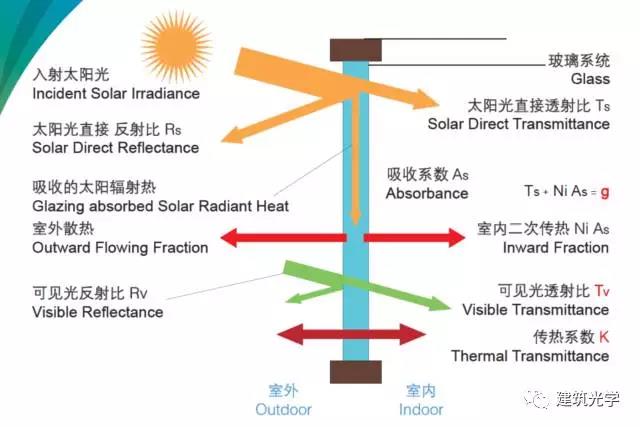

2、太阳辐射传热关键参数—太阳能总透射比g和红外热能总透射比gIR

衡量通过玻璃的太阳辐射传热，2个非常关键的参数为太阳能总透射比g和红外热能总透射比gIR，g值行业内人员已比较清楚，对于gIR的理解，需要重点说明一下，如下：

简单的说，g值为300～2500nm波长范围内太阳光直接透射比与二次传热的加和。gIR值为780～2500nm波长范围内的太阳光直接透射比与二次传热的加和。他们的主要区别在于，涉及到光谱计算时，g值的光谱计算范围为300～2500nm，gIR值的光谱计算范围为780～2500nm，也就是gIR不考虑可见光范围（300～780nm）的透射及吸收情况，去掉了可见光τv对g值的影响。

继续单纯通过g值来作为建筑玻璃太阳辐射隔热（或得热）已不再合理，因为在红外波段透射及吸收能力较强的玻璃，有可能由于具有较低的可见光透射率，使得计算所得g值较低；而具有较高g值的玻璃，又有可能在红外波段具有较低的透射率及较低的二次传热，同时在可见光范围内具有较高的透射率，从而使得计算所得g值较高。

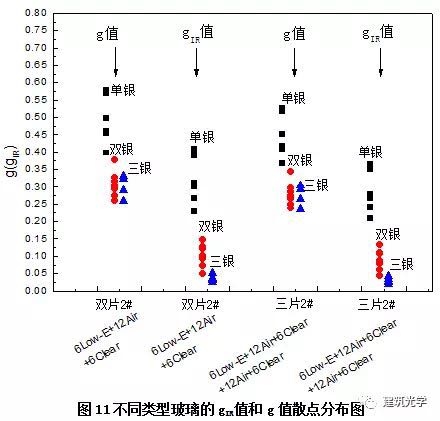

为了便于大家了解不同类型玻璃的gIR值和g值，图11给出了不同类型玻璃的gIR值和g值的散点图，供大家参考（横坐标轴的2#指Low-E膜层的位置，从室外向室内看第2#面）。值得注意的是，双银产品和三银产品的g值接近，但gIR值相差很大，也就是说，gIR值更能够体现出双银和三银产品的差别所在。

节能玻璃的gIR值和g值，主要取决于玻璃原片的情况，尤其是采用不同的Low-E玻璃原片，对结果影响很大。因此，要评价已安装的中空玻璃和真空玻璃的gIR值和g值，需要在不拆解的情况下，检测玻璃的整体的光谱透反射以及解析每片玻璃（Low-E玻璃和白玻）的光谱透射和反射。

二、热工参数现场检测方法

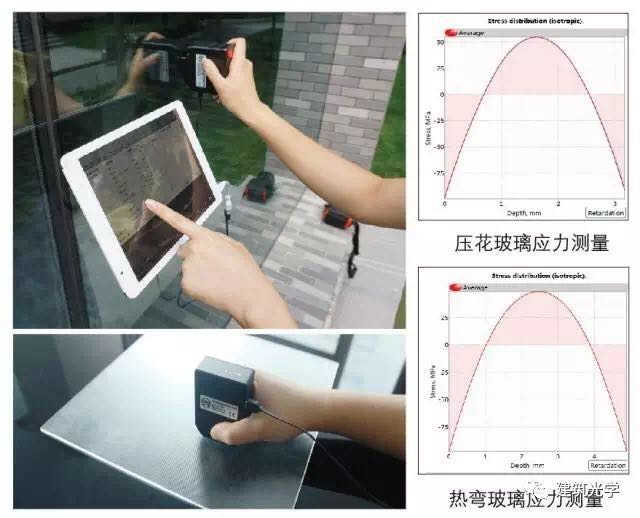

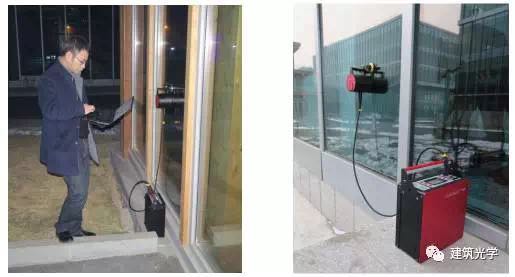

为了解决已安装门窗和幕墙检测的问题，建筑用玻璃标准化技术委员会(TC255)组织编制了《建筑用节能玻璃光学及热工参数现场检测技术规范》。该技术规范包含的主要内容为：测试分类、测量原理、光热计算用基础参数测量要求、参数计算等。

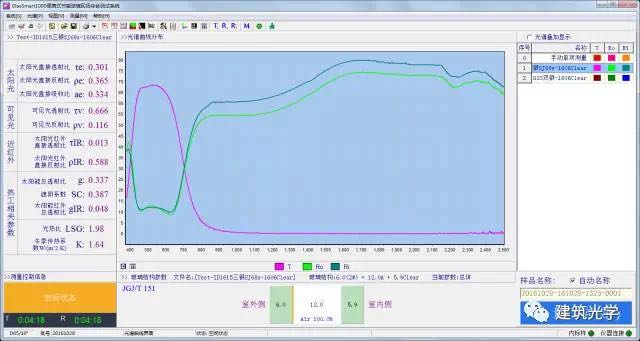

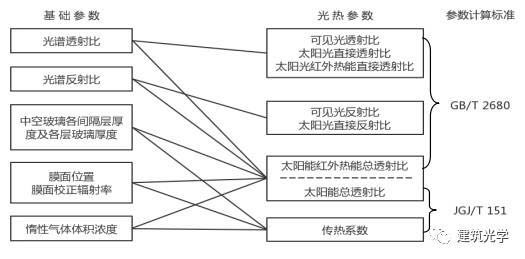

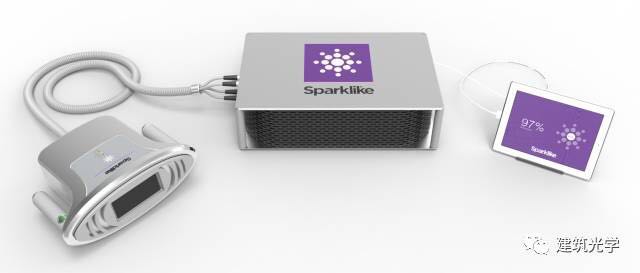

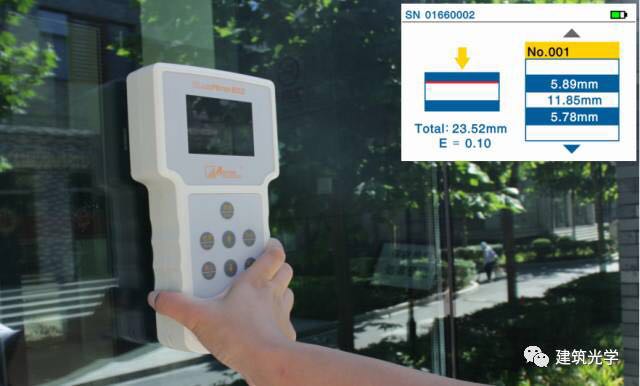

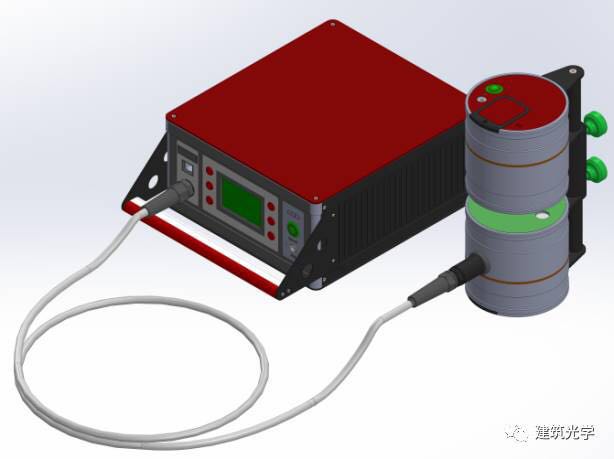

现场检测方法基本原理见图12。基本原理为先用专用检测装置获得基础参数，再根据GB/T 2680和JGJ/T 151计算光热参数。所说的基础参数包括：玻璃及气体间隔层厚度、膜层位置、校正辐射率、光谱透射比、光谱反射比、中空腔惰性气体体积浓度。所说的光学参数一般指可见光透射比τv、可见光反射比ρv、太阳光直接透射比τe、太阳光直接反射比ρe、太阳光红外热能直接透射比τIR；热工参数一般指太阳能总透射比g、太阳光红外热能总透射比gIR、遮阳系数Sc、传热系数K、光热比LSG。

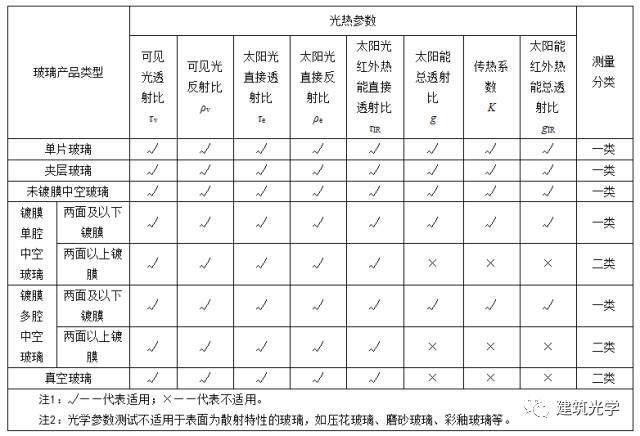

该现场检测技术规范适用玻璃类型如表2。对于单片玻璃、夹层玻璃、未镀膜中空玻璃以及镀膜中空玻璃和真空玻璃（其中镀膜玻璃为1片或者2片），可以检测所有的光热参数；对于镀膜中空玻璃（其中镀膜玻璃为三片及以上），可以检测可见光透射比τv、可见光反射比ρv、太阳光直接透射比τe、太阳光直接反射比ρe、太阳光红外热能直接透射比τIR。
